IgorでGUI part2(ユーザー定義関数でボタン)

前回からの続きです。

IgorでGUI part1(panelの作成とボタン) - Igorの解説とか

今回はユーザー定義関数を用いてボタンを作成します。

パネルを作成してボタンを作るまでは

Newpanel
Button button0

の二行で出来ます。

そこからボタンを押したときに作動する内容を、別のユーザー定義関数で書く必要があります。

ボタン作成

function make_button()
 newpanel //panelの作成
 Button example, proc=example_proc //ボタンをexampleという名前で定義、押したらexample_procというユーザー定義関数を実行
end

function example_proc(ctrlName) : buttoncontrol //ボタンを押した際の実行内容
 string ctrlName
 print "yes"
end

これで前回と同じ内容のパネルを作成することが出来ます。

さて上の例ですが、特にfunction example_procでは通常使わないものがあります。

それが ctrlName と : buttoncontrol　です。

ctrlNameはボタンを押した時に自動的に返される文字列で、ボタンの名前を返します。

この例では make_button 内でButton exampleとしているため、ctrlNameにはexampleが代入されています。

: buttoncontrol　についてはigorのマニュアルで

関数宣言行の最後のButtonControl サブタイプは、 オプションですが、 強く推奨します。 これがある場合は、 関数はボタンコントロールダイアログで使用可能なプロシージャのポップアップリストに表示されます。

とされています。

なおボタンコントロールダイアログで使用可能なプロシージャのポップアップリストに表示されますとというのは、以下の図においてプロシージャのところのリストに表示されるよ、という意味です。

もう一つ例を。

ボタン2

function make_button2()
 newpanel
 Button example,pos={10,10},size={80,25}
 Button example,title="yes",fsize=16
 Button example fColor=(0,65535,65535),valueColor=(65535,65535,65535)
 Button example,proc=example_proc2
end

function example_proc2(ctrlName):buttoncontrol
 string ctrlName
 print "yes"
 Button example,title="no"
end

 上の例でのポイントを挙げておきます。

・Button ctrlName pos={左辺の座標、上辺の座標}
(パネルの左上が原点、座標の向きは右と下)
・Button ctrlName size={長さ、高さ}
・Button ctrlName title="パネル状に表示されるテキスト"
・Button ctrlName fsize=フォントサイズ
・Button ctrlName fcolor=フォントカラー
・Button ctrlName valuecolor=ボタンの色
(色はRGB値を{R,G,B}の順に書く)
・Button ctrlName proc=ボタンを押した際に実行する関数名

さらに重要なこととしては、二番目の例、example_proc2では

 print "yes"
 Button example,title="no"

としているように、ボタン上のテキストを"no"にするようにしています。

実際にボタンを押すと、ボタン上のテキストが変化すると思います。

(コマンドウィンドウに出力されるテキストはyesのままですが・・・)

このように、ボタンの定義は別のユーザー定義関数でも行うことが出来ます。

これはかなり便利な機能ですので覚えておくとプログラムの幅が広がります。

IgorでGUI part1(panelの作成とボタン)

IgorでGUIを作りましょう。

GUIを作ると、面倒な打ち込み作業が減って楽です。

まずパネルの作成は以下の通りです。

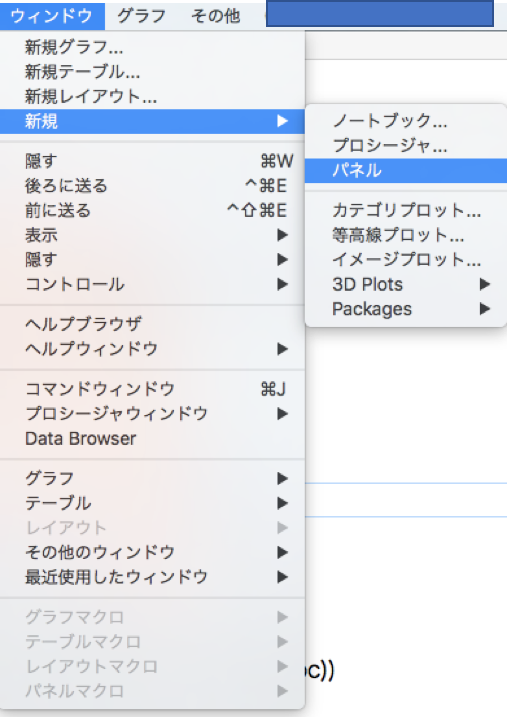

ウィンドウ→新規→パネル
コマンドでは"newpanel"

 これで下のようなパネルが作成されます。

このパネルに色々な機能をつけることが出来ます。

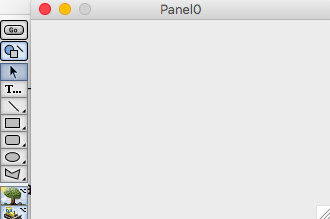

パネルがアクティブになっている(クリックされている状態)でcontrol+tを押すと

このようなものが出てきます。

この状態で

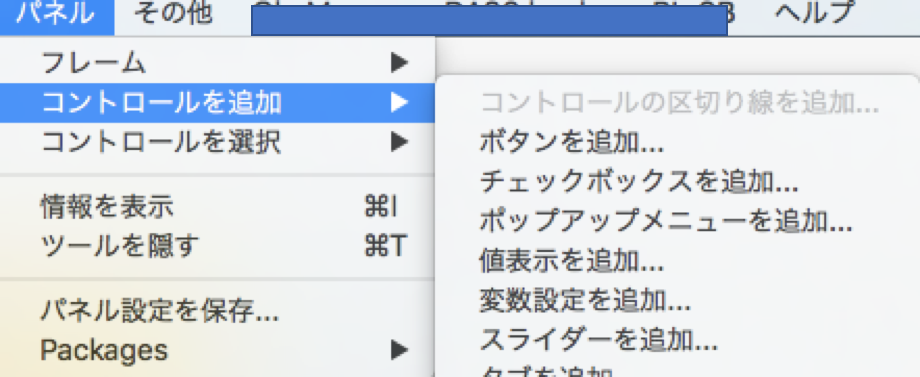

パネル→コントロールを追加→ボタンを追加

とすると

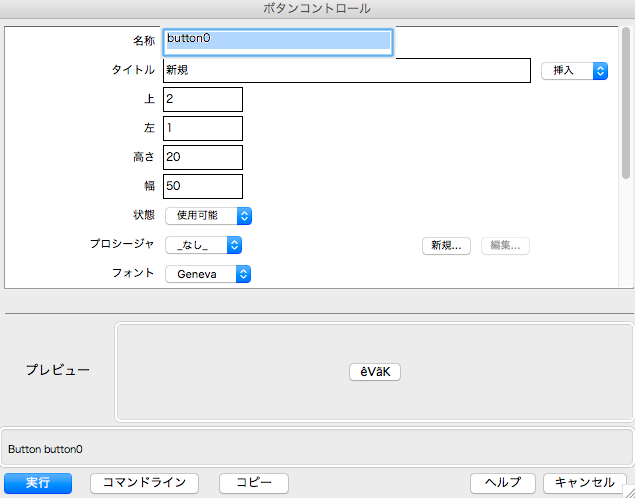

 これが出てきます。(タイトルが"新規"と日本語になっているため、文字化けしています)

このまま実行を押すと

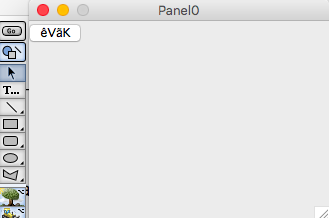

このようにボタンが追加されます。

左側にツールバーみたいなのが出てる状態で(control+tで出したり消したり出来ます)、なおかつ、カーソルの所が選択されている状態でダブルクリックすると

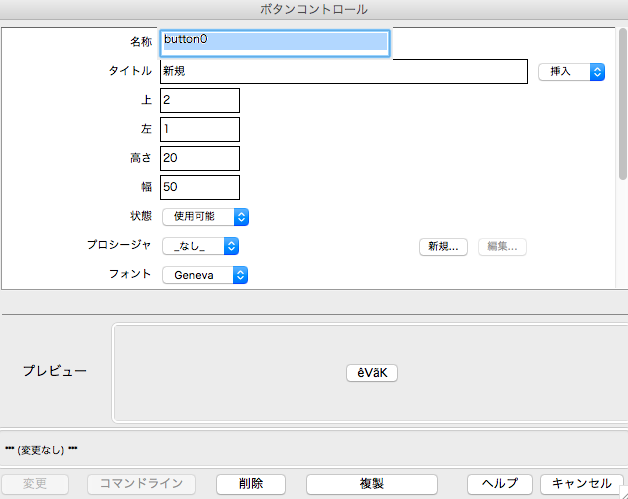

再びこの画面を呼び出すことが出来ます。

プロシージャの右にある新規...のボタンをクリックして

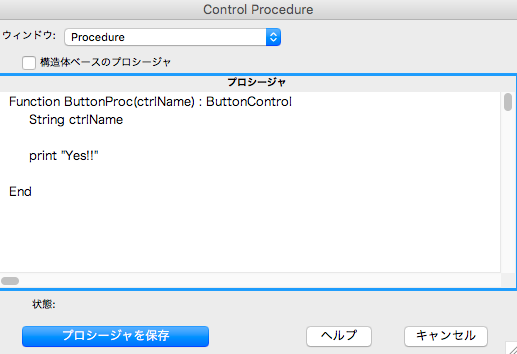

上のように

print "Yes!!"

を書き加えて、プロシージャを保存を選択し、変更をクリックします。

その後、control+tを押してツールバーみたいなのを隠します。

何気に大切です。

そして、ボタンをクリックすると、コマンドライン上にYes!!と出力されると思います。

次回はユーザー定義関数を使ってpanelとボタンの作成をします。
