複数のグラフをまとめてプロット part1

今回は、複数のグラフをまとめてプロットすることを目的とします。

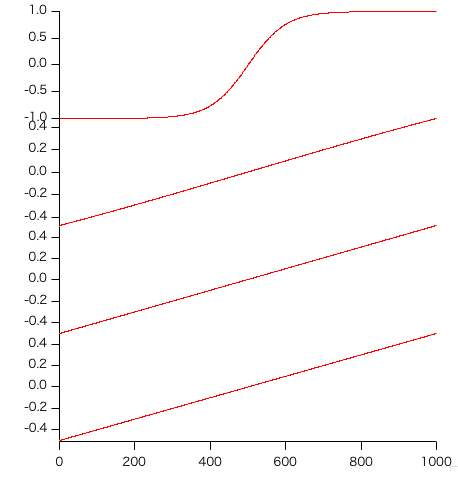

例えば下のようなものです。

example1,example2,example3,example4という４つwaveがあるとします。

これをexample1から順に上から並べましょう。

まずはウィンドウ→新規グラフから、example1のグラフを作ります。

その後、右クリック→グラフにトレースを追加、またはグラフ→グラフにトレースを追加からexample2を選択し、Yウェーブの軸を新規に変更し、名前をL2とします。

同じように、example3をL3で、example4をL4で追加します。

その後、左軸をダブルクリック、もしくはグラフ→軸を修正を選択します。

そして、下図のように、left軸を選択して、軸の範囲を75から100%に変更します。

同様に、left2軸は50から75%に、left3軸は25から50%に、left4軸は0から25%にします。

すると、下図のように惜しいものが出来ます。

最後に、また軸の修正から、left2,left3,left4軸について、自由軸の位置を、余白からの距離にして、距離を0にします。

(下図は、軸の選択で垂直軸を選択することで、一括で変更しています。)

これで、最初に見せた画像のようなグラフが出来ると思います。
